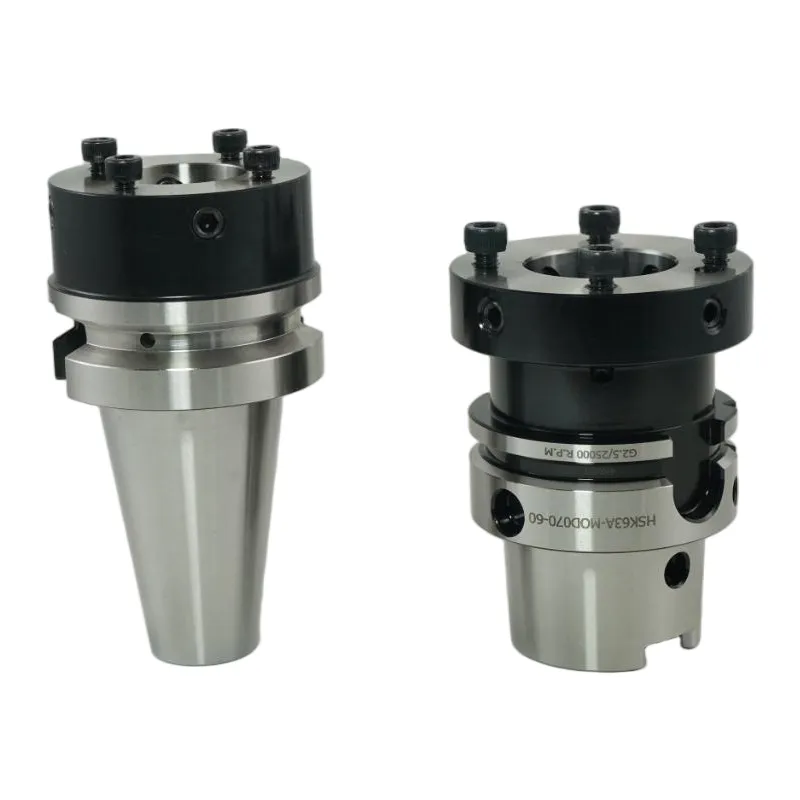

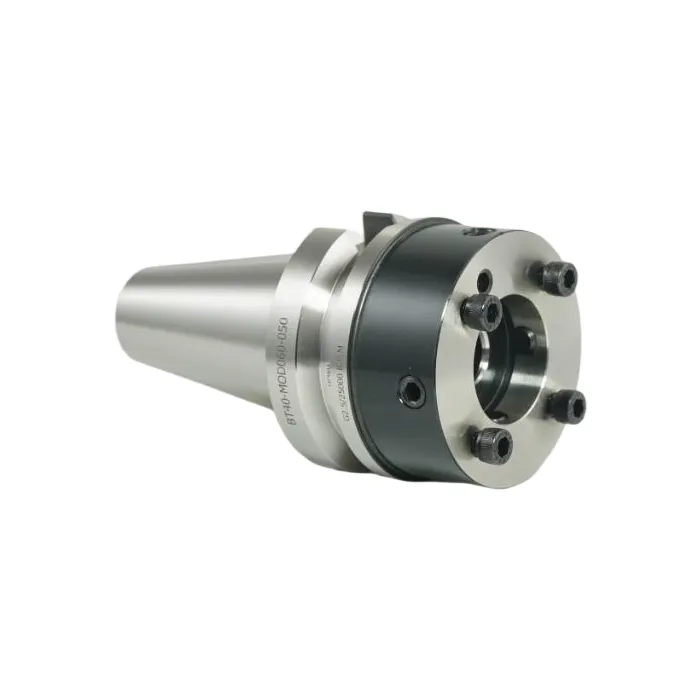

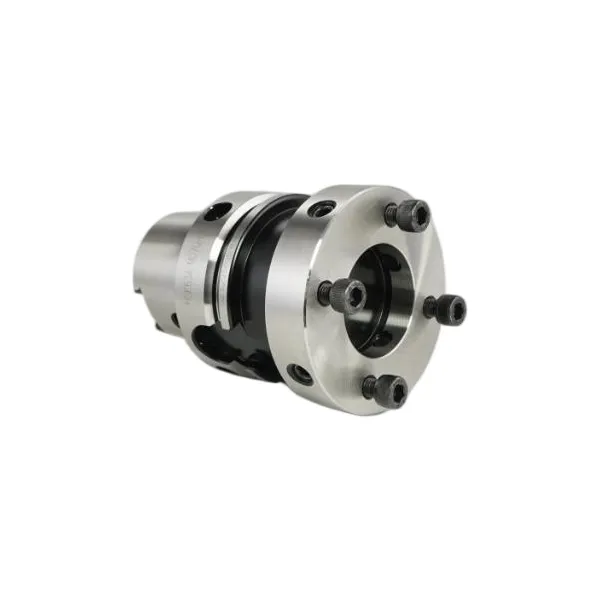

Adaptador de flange ajustável de runout

O que é o adaptador de flange ajustável Runout?

O adaptador de flange ajustável de desvio de qualidade foi projetado para operações de fresamento, mandrilamento e alargamento de ultraprecisão. Ao contrário dos porta-ferramentas tradicionais, ele possui um mecanismo de microajuste integrado que permite ajustes de diâmetro radial com precisão de até 0,001 mm, repetibilidade ≤0,002 mm. O design de contato duplo entre a face do flange e o cone do fuso fornece rigidez excepcional e garante estabilidade de usinagem mesmo sob condições de corte pesado ou longos balanços. Esta ferramenta de precisão avançada é ideal para a indústria aeroespacial, moldes de precisão, eletrônicos 3C e fabricação de dispositivos médicos.

Principais vantagens

1. Ajuste em nível de mícron – Compensação de erros sem esforço

Equipado com um anel de ajuste excêntrico e um parafuso de fixação de precisão, os usuários podem ajustar o diâmetro de fixação com precisão de 0,001 mm.

Faixa de ajuste: 0,05–0,15 mm.

Compensa o desgaste da ferramenta, a excentricidade do fuso e os erros de usinagem, mantendo as tolerâncias da peça dentro de ±0,002 mm.

O ajuste pode ser feito sem remover a ferramenta, reduzindo cortes de teste e taxas de refugo.

2. Corpo de contato duplo e alta resistência

Fabricado em liga de aço 20CrNi2Mo de alta resistência, forjado e tratado com têmpera a vácuo + processo a frio profundo, dureza 60±2HRC, resistência à flexão ≥1200MPa.

O design de contato duplo aumenta a área de contato em 50%, melhorando a transferência de torque em 30% em comparação com suportes tradicionais de cone único.

O desvio radial permanece ≤0,003 mm mesmo em condições de alta carga, garantindo a qualidade do acabamento superficial e evitando marcas de trepidação.

3. Estabilidade em alta velocidade

O design leve do flange minimiza a vibração centrífuga e a resistência do ar, mantendo a precisão dimensional para microcomponentes ou paredes finas.

Especificações Técnicas

Cenários típicos de aplicação

● Aeroespacial: pás da turbina, furos de precisão na câmara de combustão do motor; a fixação com folga zero garante tolerância de ± 0,003 mm, alta rigidez evita vibração da ferramenta.

● Fabricação de moldes de precisão: moldes para lentes ópticas, cavidades de moldes para embalagens de semicondutores; a precisão de nível micrométrico permite acabamento superficial Ra0,05μm sem polimento.

● 3C Electronics: Microfuros em slots de chips de smartphones, módulos de câmera; o desempenho estável em alta velocidade reduz a quebra de ferramentas em miniatura, alcançando 99,9% de consistência dimensional.

● Dispositivos Médicos: parafusos ortopédicos, implantes dentários; a fixação uniforme usando o adaptador de flange ajustável Runout evita a deformação, atendendo aos padrões ISO para segurança do implante.

Garantia de Qualidade e Certificação

Fabricado em nossa fábrica de Wangdefu em Ningbo, China, com rigorosa inspeção de controle de qualidade em todas as etapas.

Equipado com equipamentos de medição avançados: centros de usinagem de cinco eixos Jinke, máquinas de corte de fio Vollmer, setters de ferramentas Zoller e CMMs Zeiss.

Totalmente compatível com padrões internacionais de usinagem e segurança, garantindo desempenho estável e repetível para componentes de alto valor.

Por que escolher Wangdefu?

Mais de uma década de experiência em ferramentas CNC e protótipos.

Soluções personalizáveis ​​para fusos BT/HSK, materiais e tipos de ferramentas de corte.

Ligas de alta dureza garantem longevidade da ferramenta e desgaste reduzido.

Prazos de entrega curtos com entrega de protótipos em até 24 horas.

A equipe profissional e a tecnologia apoiada por patentes proporcionam aos clientes confiança e confiabilidade.

Pós-venda e serviço

Guias claros de instalação e ajuste, incluindo vídeos instrutivos.

Gerente de projeto dedicado para acompanhar o progresso e controle de qualidade.

Suporte de amostras, testes e garantia de qualidade com garantia padrão.

Procedimentos de manutenção fáceis de seguir prolongam a vida útil e a precisão da ferramenta.

Embalagem e entrega

Embalagem segura e antivibração projetada para remessas de longa distância.

Vários adaptadores podem ser enviados juntos com segurança.

Opções de entrega de nossa fábrica na China para destinos globais com rastreamento completo.

Perguntas frequentes

P: Posso ajustar o adaptador sem remover a ferramenta? R: Sim, o anel de ajuste do micrômetro permite o ajuste do diâmetro em tempo real.

P: Quais materiais são suportados? R: Aço, aço inoxidável, titânio, ligas de alta temperatura, alumínio e compósitos.

P: Qual é a melhoria da tolerância em comparação com os porta-padrões? R: Repetibilidade de até ±0,002 mm, reduzindo desperdícios e cortes de teste.

P: Posso solicitar comprimentos personalizados ou diâmetros de fixação? R: Com certeza, fornecemos adaptadores de flange ajustáveis ​​de desvio feitos sob medida para atender às suas necessidades de usinagem CNC.
