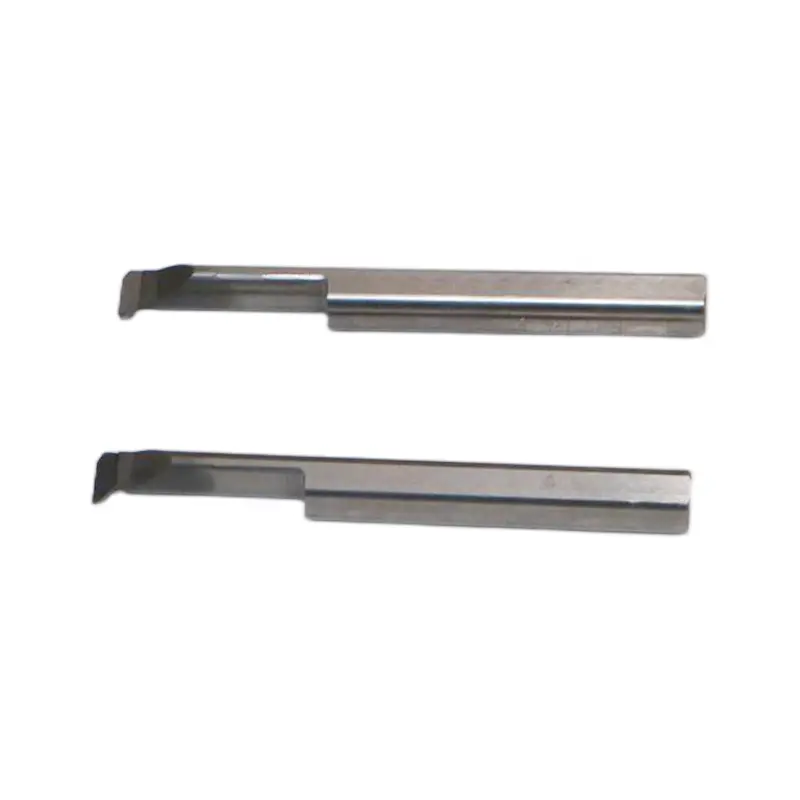

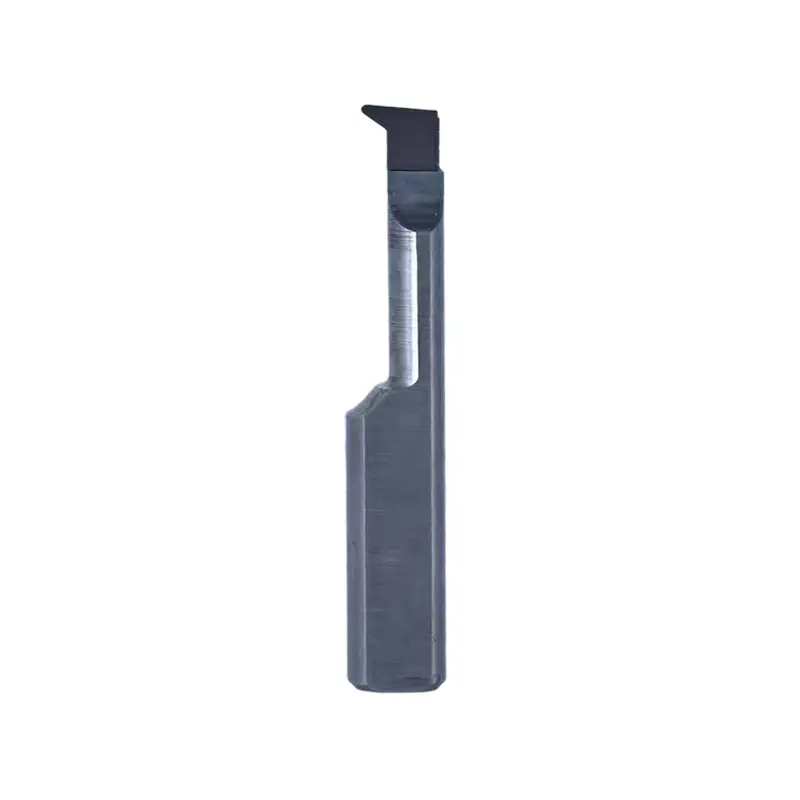

Ferramenta de mandrilamento de furo pequeno PCD

A ferramenta de mandrilamento de furos pequenos Wangdefu PCD durável é uma ferramenta de usinagem de furos pequenos de alta precisão e diâmetro, feita de material de diamante policristalino (PCD), especialmente adequada para usinagem de furos de precisão de alta dureza e materiais difíceis de usinar.

O que este produto faz?

1. Usinagem de furos de precisão, o diâmetro pode ser tão baixo quanto 0,5 mm

2. Estabilidade de processamento de material de alta dureza, adequada para liga de alumínio, cobre, materiais compósitos, etc.

3. O corte em alta velocidade reduz o tempo do ciclo de produção

4.Reduza o risco de vibração e deformação e garanta a consistência da abertura

5. Adequado para produção em massa e desenvolvimento de protótipos

Quais são os benefícios do produto?

1. Pontas PCD superduras + matriz forte, excelente vida útil e rigidez

O material da broca é feito de PCD de alta qualidade (tamanho de grão de diamante 1 - 3μm), com uma dureza superior a HV10000 e uma resistência ao desgaste 10 - 50 vezes maior que a do metal duro. Ao processar materiais resistentes ao desgaste, como ligas de alumínio com alto teor de silício, a vida útil pode ser estendida em mais de 30 vezes.

O corpo da ferramenta é feito de metal duro de grão ultrafino ou liga de aço 42CrMo. Após tratamento térmico a vácuo + tratamento de nitretação, o diâmetro mínimo da haste da ferramenta pode atingir φ3mm, e a relação profundidade-diâmetro (L/D) pode atingir 5:1 - 15:1. Usinagem de furo profundo sem deformação da ferramenta vibratória, retilineidade da tira guia ≤0,001 mm.

Esta ferramenta de mandrilamento de furos pequenos PCD de qualidade torna a usinagem de furos profundos mais estável, especialmente para projetos de micro furos de precisão.

2. Borda de precisão + geometria otimizada, corte preciso sem rebarbas

A aresta de corte principal adota o processo de retificação de micro aresta, a nitidez da aresta de corte atinge 0,01 mm, o ângulo de inclinação é de + 5 ° - + 15 °, especialmente adequado para metais não ferrosos, inibindo efetivamente o acúmulo de cavacos.

Inovar estrutura de "ápice fixo + barra guia dupla", precisão do diâmetro da barra guia ≤0,003 mm, excentricidade ≤0,002 mm, desvio de circularidade do furo <0,005 mm, coaxialidade controlada dentro de 0,012 mm.

O canal de descarga de cavacos com ranhura estreita é adequado para furos pequenos, a quebra de cavacos é curta e não bloqueada e a estabilidade de usinagem é melhorada.

3. Resfriamento eficiente + características de baixo atrito, processamento suave

Suporta modo de resfriamento duplo de resfriamento interno / resfriamento externo, diâmetro mínimo do orifício de resfriamento interno φ0,8 mm, borda de corte direta de refrigerante de alta pressão, rápida dissipação de calor e chips de descarga.

Coeficiente de baixo atrito natural do material PCD (0,05 - 0,1), com tratamento de borda polida, a rugosidade da superfície usinada pode ser tão baixa quanto Ra0,2 - 0,8μm, para obter "furação em vez de retificação", sem polimento secundário.

O design de baixo atrito da ferramenta de mandrilamento de furos pequenos PCD melhora muito a eficiência da usinagem de microfuros e reduz o desgaste da ferramenta.

Especificações principais do produto

Cenários de aplicação

Campo eletrônico 3C: furo de micro montagem da estrutura do telefone móvel (φ2,0 mm), rugosidade da superfície Ra0,4μm, vida útil da ferramenta única 5000 furos, 20 vezes maior que as ferramentas de metal duro.

Campo de fabricação automotiva: Usando uma mais nova ferramenta de mandrilamento de furos pequenos PCD, microfuros de injetores de motor (φ1,8 mm, relação profundidade/diâmetro de 12:1) são usinados com um design de resfriamento interno. A tolerância de abertura é mantida em ±0,005 mm, melhorando a precisão da injeção de combustível em 15% e atendendo totalmente aos padrões nacionais de emissão VI.

Campo aeroespacial: furo escalonado em liga de alumínio para aviônicos (φ3,5 mm), coaxialidade 0,01 mm, adequado para condições de corte de alta velocidade, a eficiência de processamento é 40% maior do que as ferramentas tradicionais.

Campo de instrumento de precisão: furo interno da carcaça do micro rolamento (φ1,5 mm), circularidade do furo 0,003 mm, acabamento superficial Ra0,2 μm, sem necessidade de retificação subsequente, excelente consistência do lote.

Parâmetros de corte recomendados

Nota: Para usinagem de furo cego, recomenda-se deixar 0,5–1 mm para evacuação de cavacos. Para microfuros (φ < 2 mm), use uma máquina de alta rigidez para evitar que vibrações afetem a precisão. Parâmetros específicos podem ser ajustados de acordo com o desempenho da máquina e a estrutura da peça.

Serviço pós-venda

Fornece seleção de ferramentas e otimização de parâmetros de usinagem.

Orientação de instalação e operação (texto ou vídeo).

Suporte técnico remoto ou presencial.

Acompanhe regularmente o desempenho do uso da ferramenta e forneça soluções de otimização.

Embalagem e Envio

Embalagem protetora individual para cada ferramenta.

Exporte suporte a embalagens padrão e personalizadas.

Logística global estável; frequentemente exportado para Europa, América e Sudeste Asiático.

Entrega rápida para produção em massa.
