Como uma fresa de conformação não padrão PCD pode transformar a usinagem de alta precisão

Resumo do artigo: A computadorCortador de formação não padrão Dfoi projetado para operações de usinagem onde as ferramentas de corte padrão não conseguem reproduzir com eficiência contornos complexos, etapas, ranhuras ou perfis especiais. Ao combinar um cabeçote de PCD com um corpo de metal duro, esta solução de ferramentas personalizadas oferece excelente resistência ao desgaste, estabilidade dimensional, acabamentos superficiais lisos e capacidade de conformação em uma etapa.Wangdefufornece soluções personalizadas de ferramentas de PCD para aplicações exigentes na fabricação de equipamentos automotivos, aeroespaciais, eletrônicos 3C e médicos.

Índice

O que é um cortador de formação não padrão PCD?

Por que o PCD é adequado para conformação de precisão?

Principais especificações e opções de personalização

Quais são as principais vantagens?

Onde é usado?

Como você deve selecionar o cortador certo?

Como as ferramentas personalizadas melhoram a eficiência da produção?

Perguntas frequentes

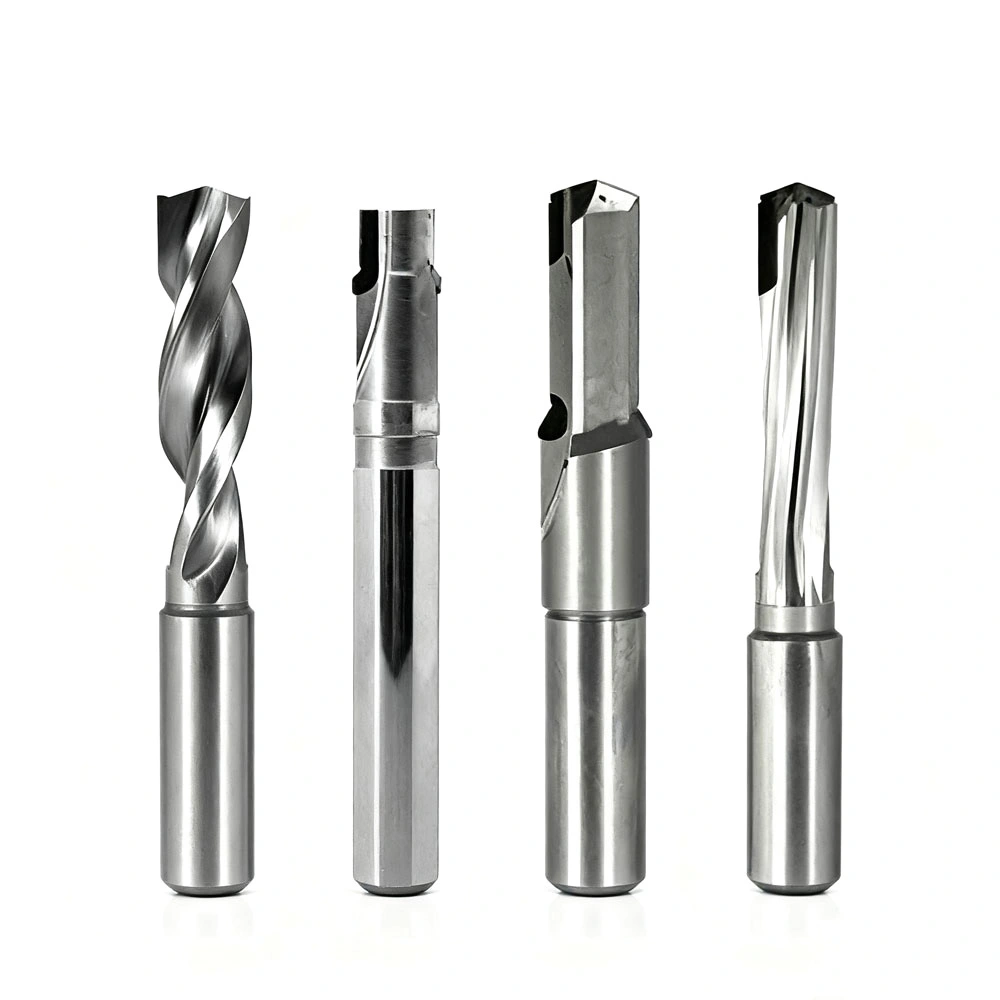

O que é um cortador de formação não padrão PCD?

A Cortador de formação não padrão PCDé uma ferramenta de corte personalizada desenvolvida para usinagem de peças com geometrias complexas ou não padronizadas. Ao contrário das fresas de topo convencionais ou das fresas de uso geral, ela é projetada em torno do contorno real, da tolerância, do material e dos requisitos de produção de um componente específico.

A ferramenta normalmente combina umcabeça de corte de diamante policristalino (PCD)com um corpo de ferramenta de metal duro de alta resistência. De acordo com as especificações do produto, a seção de corte PCD pode atingir uma dureza de aproximadamente8.000 AT, enquanto sua condutividade térmica pode atingir cerca de700 W/mK. Essas características ajudam a manter a estabilidade da aresta de corte, reduzir o desgaste e dissipar o calor da usinagem com eficiência.

Para fabricantes que produzem componentes com contornos irregulares, furos escalonados, ranhuras, superfícies curvas ou outros perfis especializados, a geometria de conformação personalizada pode eliminar vários estágios de usinagem. Em vez de usar diversas ferramentas para reproduzir gradualmente uma forma, uma fresa de conformação adequadamente projetada pode completar o perfil pretendido em uma única operação de usinagem.

Para obter mais informações sobre recursos de ferramentas personalizadas, consulte as soluções de ferramentas personalizadas não padrão da Wangdefu.

Por que o PCD é adequado para conformação de precisão?

A seleção do material tem influência direta na vida útil da ferramenta, na qualidade da superfície, na consistência dimensional e no custo de usinagem. O PCD é particularmente atraente para materiais não ferrosos e abrasivos porque sua extrema dureza e resistência ao desgaste ajudam a manter uma aresta de corte estável durante ciclos de produção prolongados.

Alta dureza e resistência ao desgaste

O PCD é substancialmente mais duro que o metal duro convencional. Isso permite que a aresta de corte resista ao desgaste gradual durante a usinagem contínua. Uma aresta mais estável pode ajudar os fabricantes a manter a precisão dimensional por períodos mais longos e reduzir a frequência de substituição de ferramentas.

Dissipação de calor eficiente

O acúmulo de calor pode causar deformação térmica e afetar negativamente a precisão da usinagem. O PCD possui alta condutividade térmica, permitindo que o calor gerado na zona de corte se dissipe rapidamente. Esta característica é especialmente valiosa na usinagem de ligas de alumínio e outros materiais onde a qualidade da superfície e a estabilidade dimensional são importantes.

Acabamento de superfície estável

Uma borda de PCD afiada e resistente ao desgaste pode produzir resultados de corte limpos e consistentes. Quando a geometria da ferramenta corresponde precisamente à peça de trabalho, superfícies complexas podem ser reproduzidas com menos operações secundárias.

Principais especificações e opções de personalização

Como as ferramentas de conformação são desenvolvidas de acordo com peças individuais, não existe uma configuração universal única. As dimensões e geometria da ferramenta devem ser determinadas a partir do desenho do componente, material de usinagem, equipamento CNC, volume de produção e tolerância necessária.

Esta abordagem de personalização torna a ferramenta mais do que um simples acessório de corte. Torna-se uma solução de usinagem projetada em torno da geometria final da peça.

Quais são as principais vantagens de uma fresa de conformação não padrão PCD?

1. Formação em uma etapa

A vantagem mais significativa é a capacidade de combinar vários requisitos de conformação em uma ferramenta especializada. Onde um processo convencional pode exigir várias fresas e trocas de ferramentas, uma fresa de conformação personalizada pode potencialmente completar o perfil alvo em uma única passagem.

• Menos operações de usinagem
• Frequência de troca de ferramenta reduzida
• Ciclos de produção mais curtos
• Posicionamento de recursos mais consistente
• Menor dependência de múltiplos processos de acabamento

2. Maior vida útil da ferramenta

A alta dureza e resistência ao desgaste do PCD ajudam a manter o desempenho de corte durante a produção repetitiva. Uma vida útil mais longa da ferramenta pode reduzir as interrupções da máquina e simplificar o planejamento da produção, especialmente para usinagem de alto volume.

3. Melhor qualidade de superfície

A geometria de ponta estável é essencial para produzir superfícies lisas. Um perfil de conformação personalizado pode reproduzir o contorno necessário com precisão e, ao mesmo tempo, reduzir o risco de marcas de usinagem inconsistentes causadas por múltiplas transições de ferramentas.

4. Geometria Específica da Aplicação

Cada componente apresenta diferentes desafios de usinagem. O formato da lâmina, o número do canal, o ângulo da hélice, a configuração da haste, o diâmetro e o design do canal de refrigeração podem ser ajustados para se adequar à aplicação, em vez de forçar a peça de trabalho a se ajustar a uma ferramenta padrão.

Onde é usado?

As fresas formadoras de PCD personalizadas são especialmente úteis quando a geometria dos componentes e a consistência da produção são mais exigentes do que as ferramentas padrão podem fornecer.

• Automotivo:Carcaças de liga de alumínio, componentes de transmissão, peças estruturais e furos escalonados de precisão.
• Aeroespacial:Componentes compostos de fibra de carbono e peças estruturais leves que requerem acabamento controlado.
• Eletrônica 3C:Estruturas intermediárias, caixas e componentes de precisão em liga de alumínio para telefones celulares e computadores.
• Equipamento Médico:Componentes de precisão onde a repetibilidade dimensional e a qualidade da superfície são importantes.
• Fabricação Industrial:Ranhuras especiais, contornos irregulares, perfis curvos e operações de conformação personalizadas.

A ferramenta é particularmente adequada para metais não ferrosos, como alumínio e cobre, bem como compósitos de fibra de carbono, plásticos reforçados com fibra de vidro e plásticos de engenharia selecionados de alta dureza.

Como você deve selecionar o cortador certo?

A escolha de uma ferramenta de conformação personalizada deve começar com o componente e não com o catálogo de ferramentas. Os engenheiros devem avaliar todo o processo de usinagem antes de finalizar a geometria da ferramenta.

1. Defina o material da peça:Identifique dureza, abrasividade, características térmicas e comportamento de cavacos.
2. Analise o desenho do componente:Revise contornos, ranhuras, raios, degraus, perfis de furos e tolerâncias dimensionais.
3. Confirme a máquina CNC:Verifique a velocidade do fuso, a potência, a interface porta-ferramenta, a refrigeração disponível e o envelope de usinagem.
4. Determine os requisitos de produção:Considere o tamanho do lote, o tempo de ciclo, as expectativas de vida útil da ferramenta e a consistência necessária.
5. Otimize a geometria da fresa:Selecione o diâmetro apropriado, a disposição do canal, o ângulo da hélice, o design da haste e o perfil de formação.
6. Valide o design final:Use desenhos CAD e feedback de usinagem para garantir que a ferramenta corresponda ao ambiente de produção real.

Para ferramentas personalizadas, fornecer um desenho CAD detalhado ou uma amostra existente pode melhorar significativamente a precisão do projeto da ferramenta. Informações sobre o material da peça, modelo da máquina, condições de usinagem, tolerância necessária e volume de produção alvo também são valiosas.

Como as ferramentas personalizadas melhoram a eficiência da produção?

O valor econômico de uma fresa de conformação personalizada não é determinado apenas pelo seu preço de compra. A consideração mais importante é a sua contribuição total para o processo de usinagem.

Por exemplo, um componente que requer várias fresas padrão pode envolver trocas repetidas de ferramentas, reposicionamento, inspeção intermediária e operações adicionais de acabamento. Uma ferramenta de conformação dedicada pode consolidar operações adequadas e reduzir a complexidade do processo.

Isso pode fornecer vários benefícios mensuráveis:

• Menor tempo sem corte causado por trocas de ferramentas
• Número reduzido de etapas de usinagem
• Melhor consistência dimensional entre lotes
• Requisitos de mão de obra e inspeção potencialmente mais baixos
• Programação de produção mais previsível
• Melhor adequação para produção CNC automatizada

Wangdefu oferece suporte a ferramentas de PCD personalizadas, desde P&D e projeto de engenharia até a produção. Seu negócio de ferramentas de precisão tem mais de uma década de experiência e atende aplicações automotivas, aeroespaciais, 3C e equipamentos médicos. A empresa também afirma que a precisão de suas ferramentas pode atingir altos níveis de precisão, apoiando os clientes que buscam desempenho de usinagem repetível.

Para explorar soluções de precisão relacionadas, visite oFerramentas de corte CNCcategoria.

Perguntas frequentes

Qual é o objetivo principal de uma cortadora de conformação não padrão PCD?

Seu principal objetivo é usinar perfis de peças complexas ou personalizadas com uma geometria de corte dedicada. Ele pode combinar vários requisitos de conformação em uma ferramenta e reduzir a necessidade de múltiplas operações de usinagem.

Que materiais as fresas formadoras de PCD podem usinar?

Eles são comumente adequados para materiais não ferrosos, como alumínio, cobre e suas ligas. Dependendo do projeto da ferramenta, eles também podem ser usados ​​para compósitos de fibra de carbono, plásticos reforçados com fibra de vidro e plásticos de engenharia selecionados.

O diâmetro da fresa e a geometria da lâmina podem ser personalizados?

Sim. Diâmetro, perfil da lâmina, número de canais, ângulo de hélice, configuração da haste e outras características estruturais podem ser projetados de acordo com o desenho da peça e os requisitos de usinagem. As dimensões disponíveis não estão limitadas a um tamanho padrão.

Que informações são necessárias para desenvolver uma fresa de conformação personalizada?

Um desenho CAD detalhado é altamente recomendado. Os engenheiros também devem fornecer o material da peça, tolerância alvo, equipamento de usinagem, condições do fuso, volume de produção e problemas atuais de usinagem. Uma ferramenta existente ou amostra de componente também pode ajudar a refinar o design.

Por que escolher o PCD em vez de uma fresa de metal duro convencional?

O PCD oferece dureza e resistência ao desgaste significativamente maiores, o que pode ajudar a manter uma aresta de corte afiada por períodos mais longos. Para aplicações adequadas, isso pode melhorar a estabilidade dimensional, a qualidade da superfície, a vida útil da ferramenta e a eficiência geral da usinagem.

Conclusão

Uma engenharia adequadaCortador de formação não padrão PCDpode transformar uma operação de usinagem complicada em um processo mais controlado e eficiente. Sua combinação de dureza PCD, geometria de conformação personalizada, resistência do corpo de metal duro e capacidade de usinagem em uma etapa o torna uma opção valiosa para componentes de precisão com contornos e requisitos de superfície exigentes. Com mais de uma década de experiência em ferramentas de precisão, a Wangdefu fornece soluções personalizadas para fabricantes que buscam desempenho confiável e design de ferramentas específicas para aplicações. Se você estiver desenvolvendo um processo de usinagem complexo ou precisar de uma fresa projetada de acordo com o desenho do seu componente,Contate-nospara discutir seus requisitos de ferramentas e receber uma solução personalizada.
